Warum CAD-Integration Zeit und Kosten spart
In der modernen Produktentwicklung zählt jede Minute. Wenn Sie einen Hydraulikzylinder in Ihre Maschine oder Anlage integrieren möchten, benötigen Sie präzise 3D-Modelle für Ihre Konstruktion. Das manuelle Erstellen dieser Modelle auf Basis von 2D-Zeichnungen oder PDF-Dokumenten kostet nicht nur Zeit, sondern birgt auch Fehlerquellen.
Die Vorteile fertiger CAD-Daten auf einen Blick:
- Sofortige Verfügbarkeit der exakten Geometrien
- Keine Übertragungsfehler durch manuelles Nachzeichnen
- Schnellere Kollisionsprüfungen und Einbauanalysen
- Direkte Übernahme in Baugruppen und Gesamtanlagen
- Reduzierte Durchlaufzeiten in der Konstruktionsphase
Studien zeigen, dass Konstrukteure bis zu 30% ihrer Zeit mit der Beschaffung und Aufbereitung von Zuliefererdaten verbringen. Diese Zeit können Sie produktiver nutzen.
HEB CAD-Daten: Direkt einsatzbereit in Ihrem System
Wir bei HEB stellen Ihnen für unsere Hydraulikzylinder – ob Blockzylinder, Rundzylinder oder Normzylinder – vollständige CAD-Daten in den gängigsten Formaten zur Verfügung. Diese sind nicht nur dimensionsgenau, sondern auch optimiert für die direkte Integration in Ihre Konstruktionsumgebung.
Unterstützte CAD-Formate
Unsere CAD-Daten sind in folgenden Formaten verfügbar:
- STEP: Das universelle Austauschformat für nahezu alle CAD-Systeme
- IGES: Bewährter Standard für den Datenaustausch
- NativeFormate: auch in spezifischen Formaten wie SOLIDWORKS, Inventor, CREO oder CATIA
Jedes Format wird sorgfältig geprüft und entspricht den aktuellen Industriestandards. Die Geometrien sind vollständig und beinhalten alle relevanten Anschlussmaße, Befestigungspunkte und Funktionsflächen.
So funktioniert die Integration in Ihren Workflow
Die Einbindung von HEB CAD-Daten in Ihr Projekt erfolgt in wenigen Schritten:
1. AuswahldespassendenZylinders **
Auf Basis Ihrer Anforderungen wählen Sie den geeigneten Hydraulikzylinder aus unserem Produktportfolio. Unsere technischen Berater unterstützen Sie gerne bei der optimalen Auswahl.
2. DownloadderCAD-Daten
Nach der Produktauswahl erhalten Sie Zugriff auf die entsprechenden CAD-Dateien. Diese stehen entweder direkt auf unserer Website zur Verfügung oder werden Ihnen auf Anfrage bereitgestellt.
3. ImportinIhrCAD-System
Die STEP- oder IGES-Dateien lassen sich problemlos in gängige CAD-Programme wie SOLIDWORKS, Siemens NX, Autodesk Inventor, CATIA oder andere Systeme importieren. Die Geometrie wird automatisch erkannt und positioniert.
4. IntegrationinIhreBaugruppe**

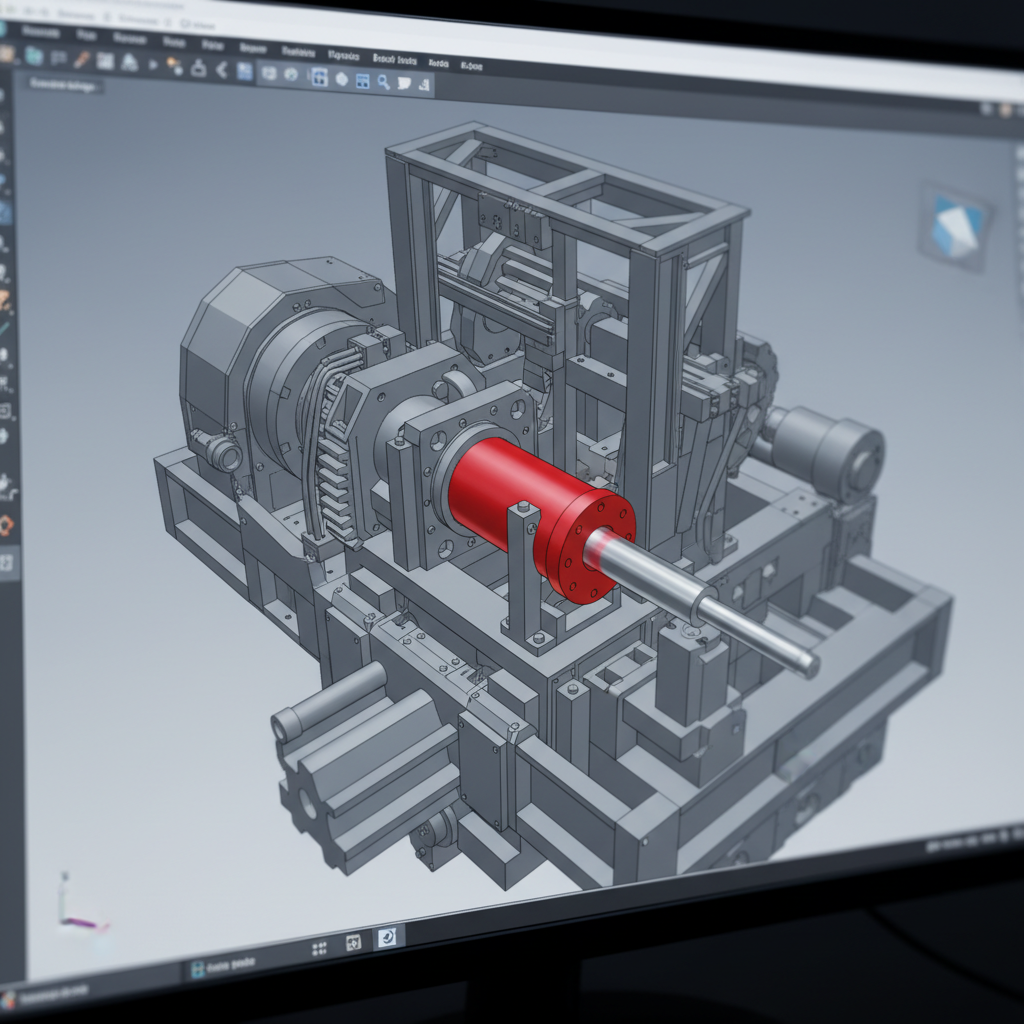

Platzieren Sie den Hydraulikzylinder an der gewünschten Position in Ihrer Konstruktion. Dank der präzisen Daten können Sie sofort Kollisionsprüfungen durchführen und Einbausituationen simulieren.
Individuelle Anpassungen? Kein Problem
Nicht immer passt ein Standardzylinder exakt zu Ihren Anforderungen. Bei HEB erhalten Sie auch für modifizierte Standardmodelle oder komplett neu konstruierte Spezialzylinder die entsprechenden CAD-Daten.
UnserServicebeikundenspezifischenLösungen:
- CAD-Daten werden parallel zur Konstruktion erstellt
- Regelmäßige Updates während der Entwicklungsphase
- Finale Daten nach Freigabe in Ihrem Wunschformat
- Dokumentation aller Änderungen gegenüber dem Standard
Diese Vorgehensweise ermöglicht es Ihnen, bereits in frühen Projektphasen mit realistischen Geometrien zu arbeiten und Ihre Gesamtkonstruktion parallel zu entwickeln.
Präzision und Qualität in jedem Detail
Die Qualität unserer CAD-Daten spiegelt die Qualität unserer Produkte wider. Jedes 3D-Modell durchläuft eine mehrstufige Prüfung:
- GeometrischeGenauigkeit: Alle Maße entsprechen exakt den Fertigungszeichnungen
- Vollständigkeit: Alle relevanten Bauteile und Anschlüsse sind enthalten
- Dateiintegrität: Keine fehlerhaften Flächen oder Kanten
- Optimierung: Modelle sind so aufgebaut, dass sie auch in großen Baugruppen performant bleiben
Diese Sorgfalt zahlt sich aus: Sie können sich darauf verlassen, dass die virtuellen Modelle exakt dem späteren realen Produkt entsprechen.
Nachhaltigkeit durch digitale Prozesse
Die Bereitstellung von CAD-Daten ist auch ein Beitrag zur Nachhaltigkeit. Weniger Iterationsschleifen, weniger Prototypen, weniger Materialverschwendung – digitale Konstruktionsdaten helfen, Ressourcen zu schonen.
Bei HEB verstehen wir Nachhaltigkeit als ganzheitliches Konzept. Unsere Hydraulikzylinder sind nicht nur langlebig und wartungsarm konstruiert, sondern auch energieeffizient im Betrieb. Die digitale Integration in Ihre Prozesse ist ein weiterer Baustein dieser Philosophie.
Ihr direkter Draht zu unseren CAD-Experten
Haben Sie Fragen zur Integration unserer CAD-Daten? Benötigen Sie ein spezielles Format oder eine angepasste Aufbereitung? Unser technisches Team steht Ihnen mit über 40 Jahren Erfahrung zur Seite.
Wir bieten:
- Persönliche Beratung bei der Formatwahl
- Unterstützung bei der ersten Integration
- Technische Klärung von Schnittstellen-Fragen
- Schulungen für Ihre Konstruktionsteams (auf Anfrage)
KontaktierenSieuns für eine unverbindliche Beratung oder fordern Sie direkt die CAD-Daten für Ihr Projekt an. Gemeinsam finden wir die optimale Lösung für Ihre Anwendung.
---
HEBHydraulik-ElementebauGmbH – IhrPartnerfürhochwertigeHydraulikzylinderundeffizienteKonstruktionsprozesse. Seit über 40 JahrenliefernwirpassgenaueLösungenfürMaschinenbauundIndustrie.
